如何一次修剪多条线段?我的REC命令失效了?你会在CAD中无故产生一些点吗?

学习CAD,刚入门便会遇到很多问题,如果问题得不到及时解决,很可能会让设计师感到无趣,甚至产生厌恶的情绪。

今天小编又带来3个CAD新手常常遇到的问题解答,不妨先收藏。(以下截图均来自中望CAD 2020专业版)

1、如何一次修剪多条线段?

一般来说,修剪都是确定命令后逐步修剪的,对于一些多线条,打通道等情况不太方便。

如何一次修剪多条线段?我的REC命令失效了?你会在CAD中无故产生一些点吗?

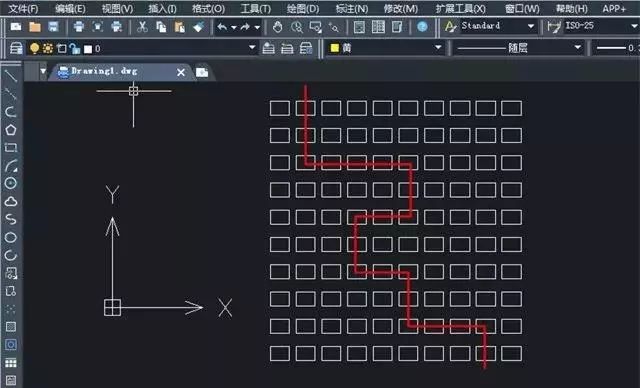

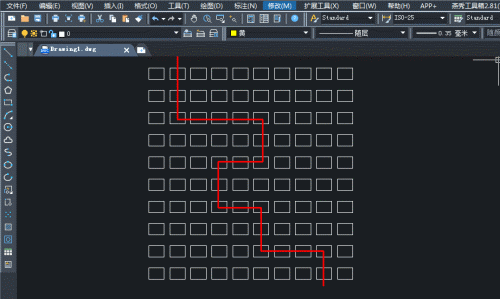

这个时候可以选择延伸的命令选项【围栏F】,通过绘制一条虚线进行选择路径,从而执行开始的命令。

如何一次修剪多条线段?我的REC命令失效了?你会在CAD中无故产生一些点吗?

同理可得,例如EXTEND,同样有围栏F延伸选项,创造虚线路径。

2、我的REC命令失效了?

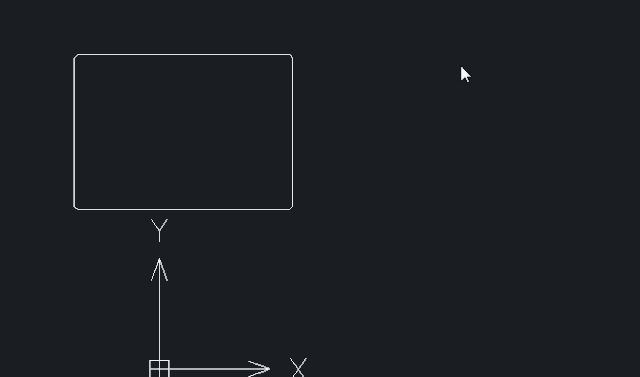

命令没输错啊,为什么画出来的矩形好像被人倒过角一样,怎么办呢?

如何一次修剪多条线段?我的REC命令失效了?你会在CAD中无故产生一些点吗?

其实这个是选项设置的问题,有些矩形在绘图的时候就需要进行倒角,为了不用重新赋予,那么在画之前就赋予一定数值的倒角,这样以后画矩形就批量倒角了。

如何一次修剪多条线段?我的REC命令失效了?你会在CAD中无故产生一些点吗?

输入REC,确定,输入对应的倒角选项C,系统提示设定倒角尺寸,变回0即可,除此之外,还有圆角F,正方形S,厚度T、宽度W等选项,大家可以自行摸索一下。

如何一次修剪多条线段?我的REC命令失效了?你会在CAD中无故产生一些点吗?
