CAD图纸的坐标提取法

拿到CAD图纸后，当然是要提取坐标数据啦，今天就来教大家一个好用的坐标提取法！

第一步：打开dwg图形打开CASS软件工具，找到命令框输入指令“open”，就可开始选择甲方爸爸给的CAD图纸dwg文件。

第二步：Dataextraction提取坐标打开dwg文件后，在再命令框内输入指令“Dataextraction”确认后，会弹出一个导向框。

选择【创建新数据提取】后，进行【下一步】。

接着选择输出类型为【将数据输出至外部文件】，选择xls文件，输出路径，方便等下查找，一直点【下一步】进行提取工作最后的确认。

第三步：整理提取的数据文件刚才我们用Dataextraction提取的坐标为Excel格式的工作簿，我们找到刚才保存的路径就能看到这个文件了。打开那个Excel工作簿，看到CAD图纸的坐标数据已经被分类归总好了。我们要把提取出来的坐标信息，编辑生成CASS的文件就完成了。

新建一个工作表，在新的工作表中新建两列，A列用来来表示点号，B列用来表示空白列，再把有数据的工作表复制至新的工作表中，如下图所示。

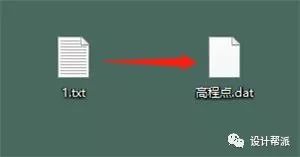

再新建一个记事本（.txt），把新工作簿的内容复制到记事本里面。

而每列数据前（箭头所指处）的空格全部换成半英文格式下的逗号。
