CAD图纸在模型与布局中有那些切换技巧

CAD图纸在模型与布局中的切换技巧（1）
案例操作
CAD绘图流程大致有三种模式：一是模型空间绘图，在模型空间中进行标注索引，同时在模型空间中打印输出。第二种是在模型空间中绘图和标注索引，在布局空间中进行打印输出。第三种是通过布局视口进入模型空间绘图，在布局空间标注和索引，同时打印输出。从平面图绘制和打印的规范性来看，第三种方式在平面图调整和绘制，比例调整以及批量打印方面有较大优势。同时，第三种利用布局进行绘图时，会遇到几个重要的节点问题：
1.布局中图纸复制到视口

2.布局中图纸复制到模型

3.布局中图纸复制到新建文件

本周结合简洁的案例讲解汇总讲解一下布局图纸与模型空间之间的关系，希望能够对大家有所帮助。


CAD图纸在模型与布局中有那些切换技巧
1.布局中图纸复制到视口

可以理解为将布局空间中不同比例的图文标注等复制到模型空间中，相当于在模型空间中等比放大视口的比例倍数。

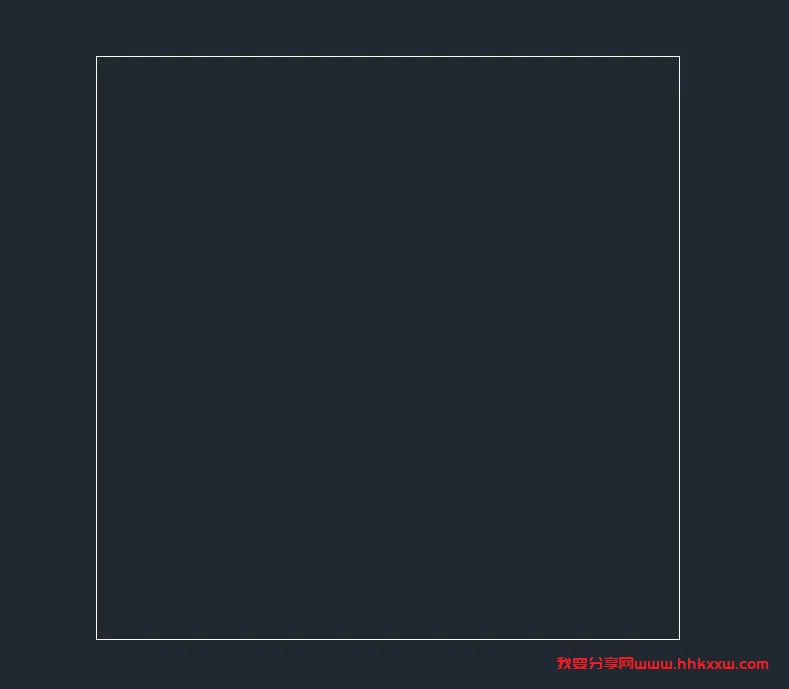

首先在模型空间中绘制1000mm边长的矩形，
CAD图纸在模型与布局中有那些切换技巧

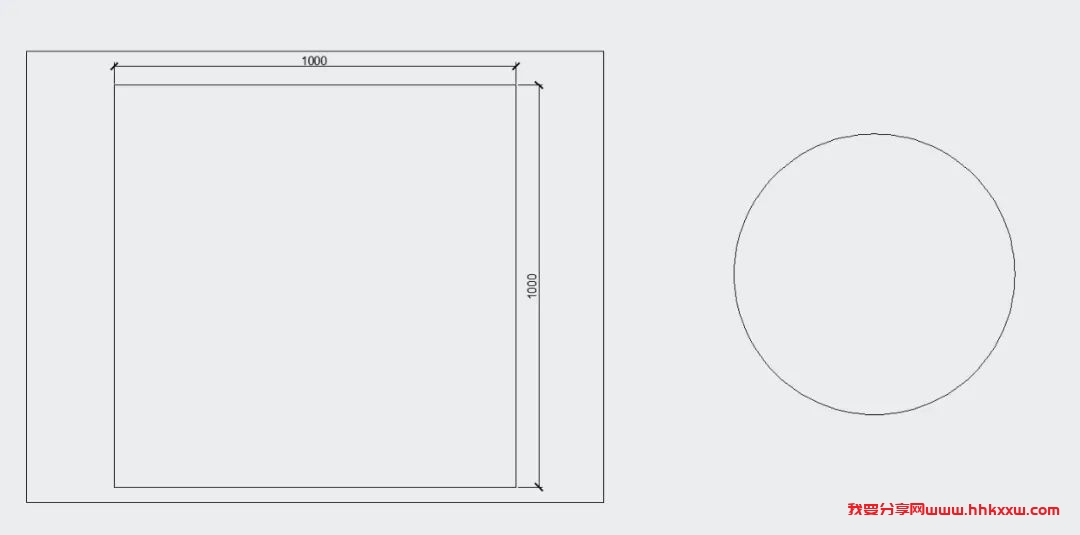

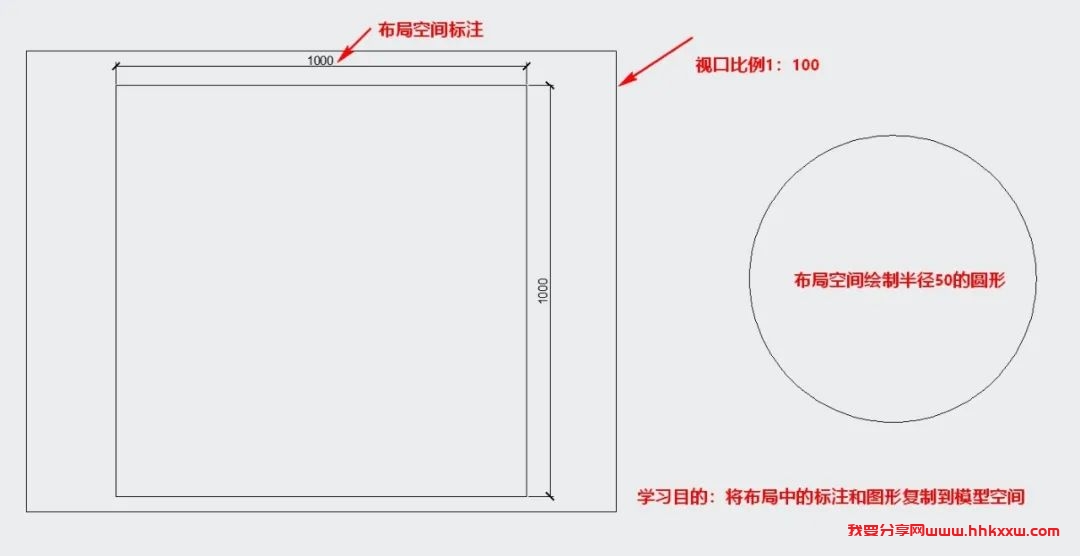

2、在默认A4大小的布局空间设定视口比例为1：10，调整矩形位置并在布局空间进行线性标注。同时在布局空间矩形旁边绘制半径50的圆形。
CAD图纸在模型与布局中有那些切换技巧

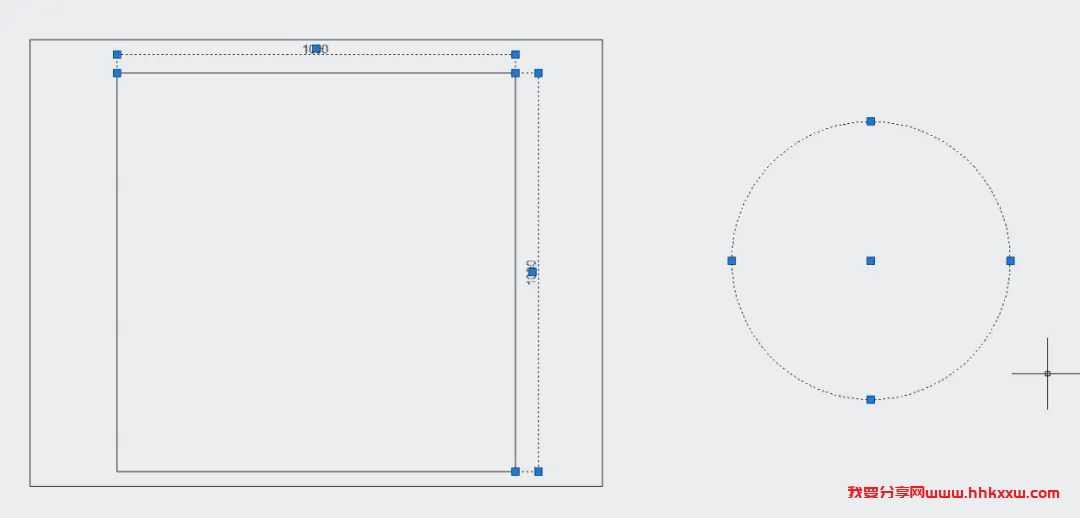

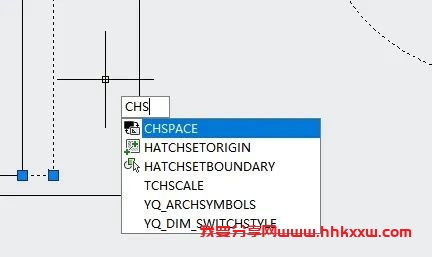

3、选定需要剪切到模型空间中的标注和图形，输入CHS快捷键，因为布局中只有一个视口，所以选定对象会直接剪切到视口中的模型空间。
CAD图纸在模型与布局中有那些切换技巧
CAD图纸在模型与布局中有那些切换技巧

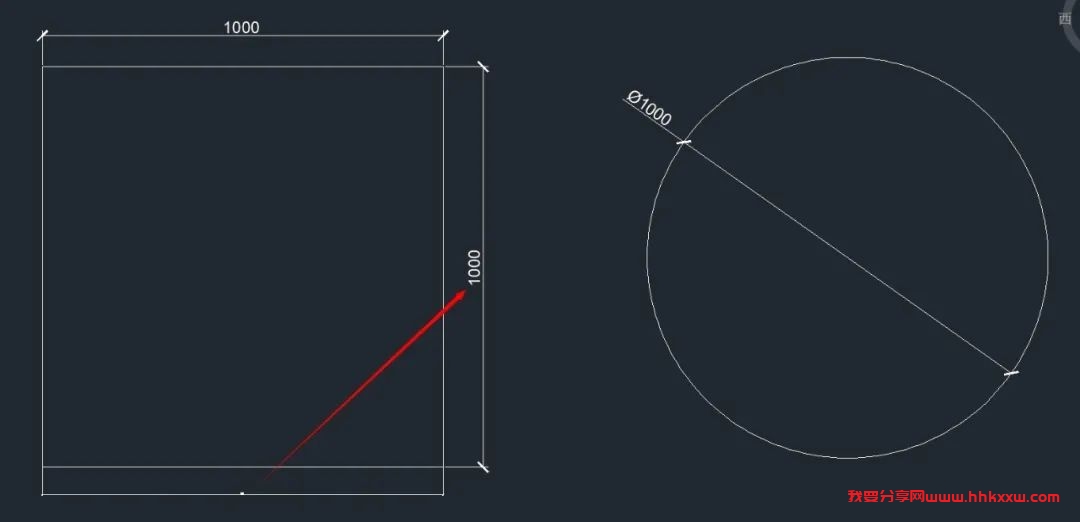

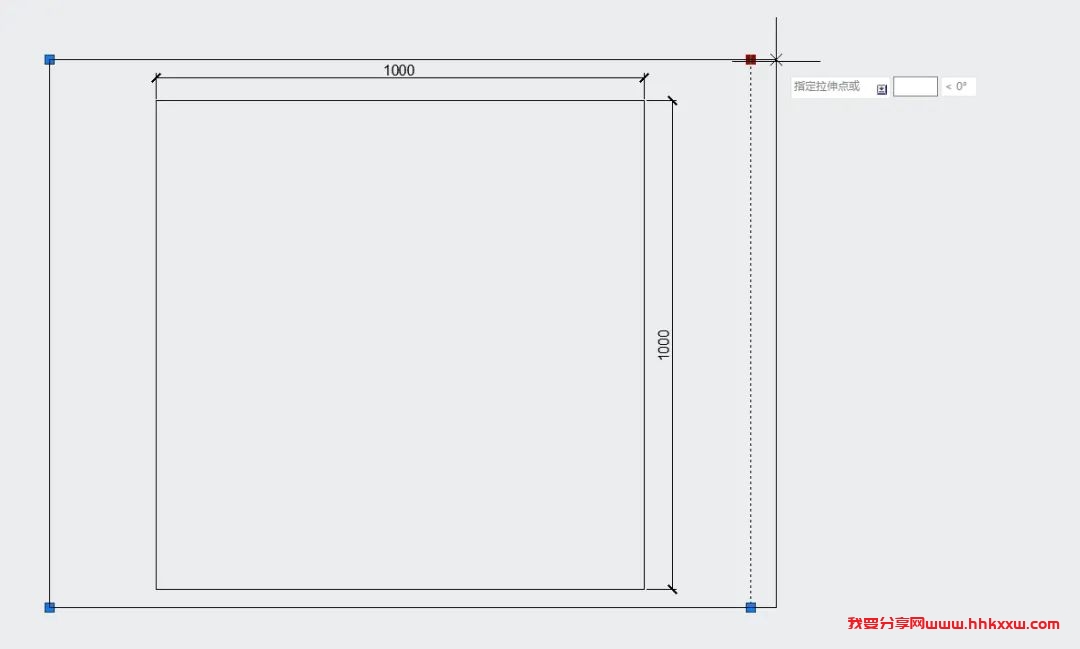

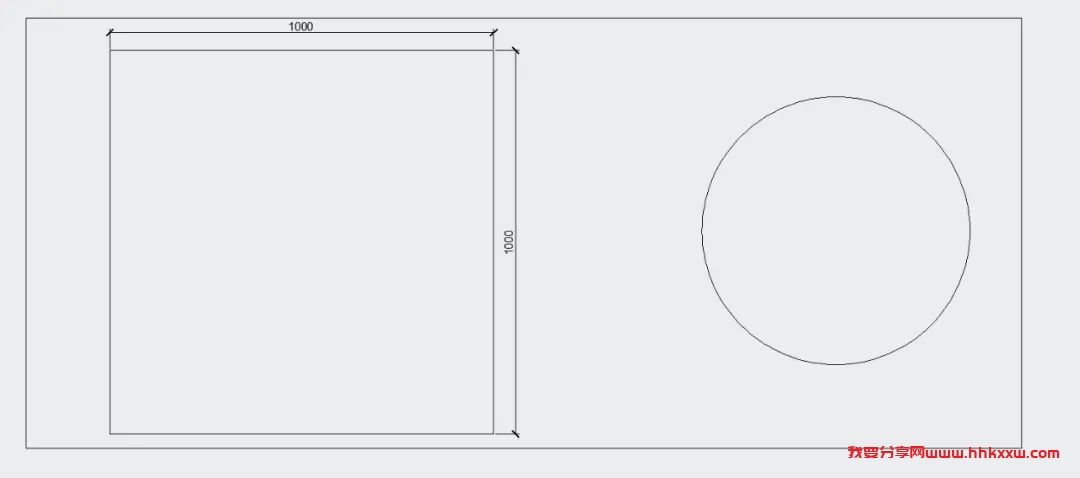

4、PS退出视口（或双击视口外部），移动视口点位置调整视口范围，此时会看到原有在布局空间的标注和圆形已经在模型空间中，再回到模型空间进行验证。
CAD图纸在模型与布局中有那些切换技巧
CAD图纸在模型与布局中有那些切换技巧

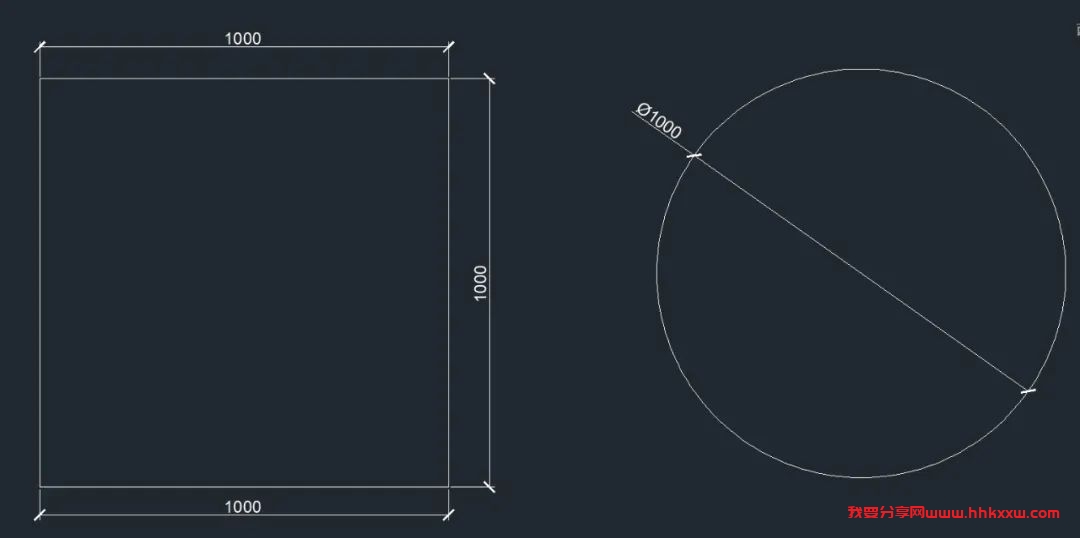

5、此时的标注样式是原有标注样式（默认文字高度为2.5）的十倍全局比例，圆形也是布局空间中的十倍大小。
注意：由于布局空间中的图纸位置和模型空间可能相差较大，如果布局空间中有多张图纸，最好一张一张进行CHS剪切处理。
CAD图纸在模型与布局中有那些切换技巧
6、

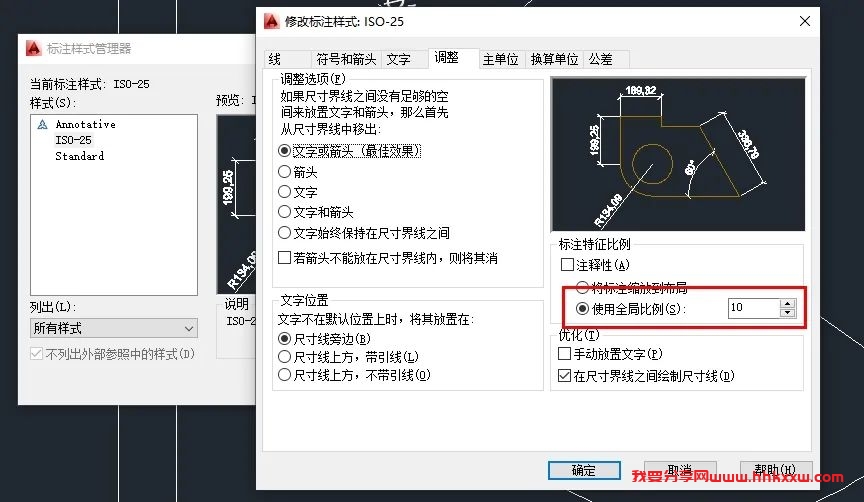

注意此时调整样式的特征全局比例无法实现变化。

CAD图纸在模型与布局中有那些切换技巧
CAD图纸在模型与布局中有那些切换技巧
