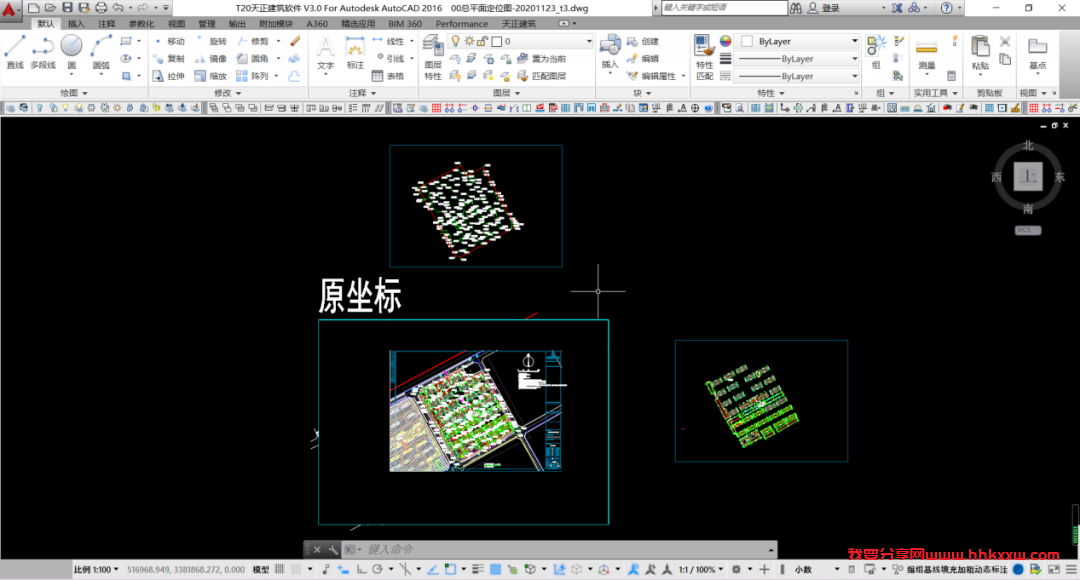

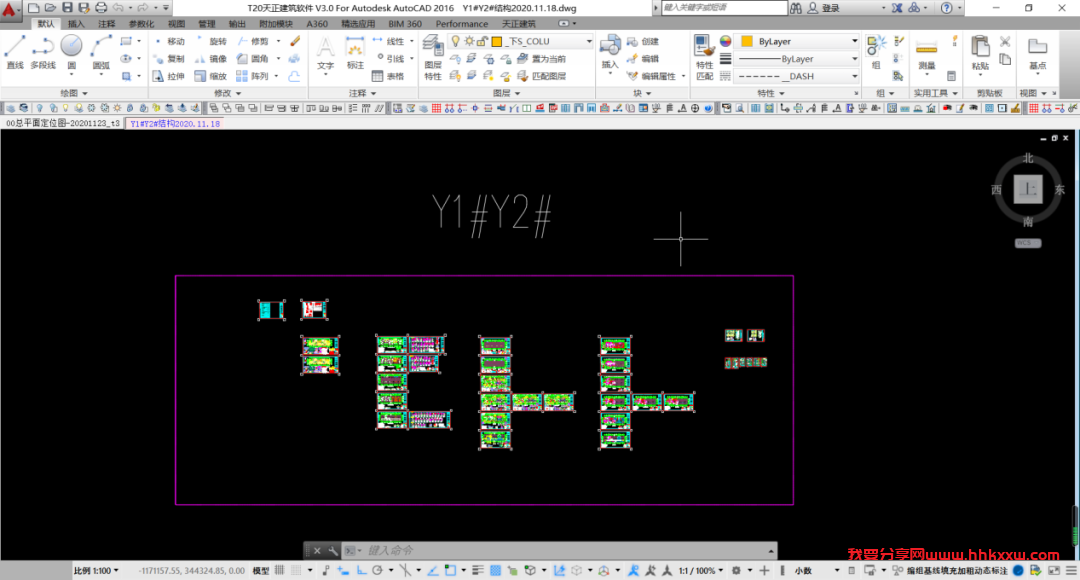

如何在CAD中将基础图套入到总平面定位图中。

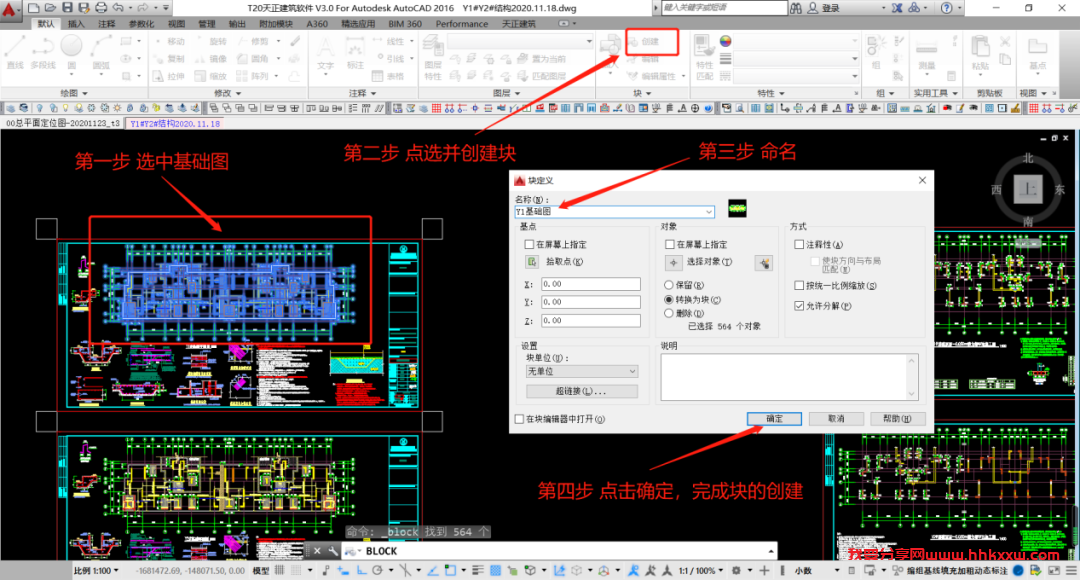

(注:可直接用快捷键“B”创建块,不作赘述)

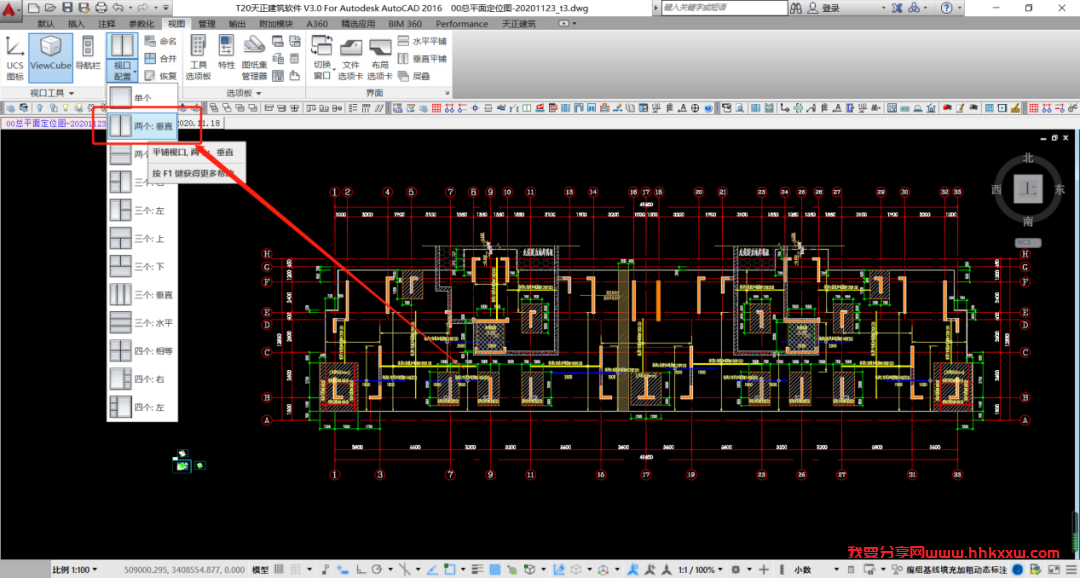

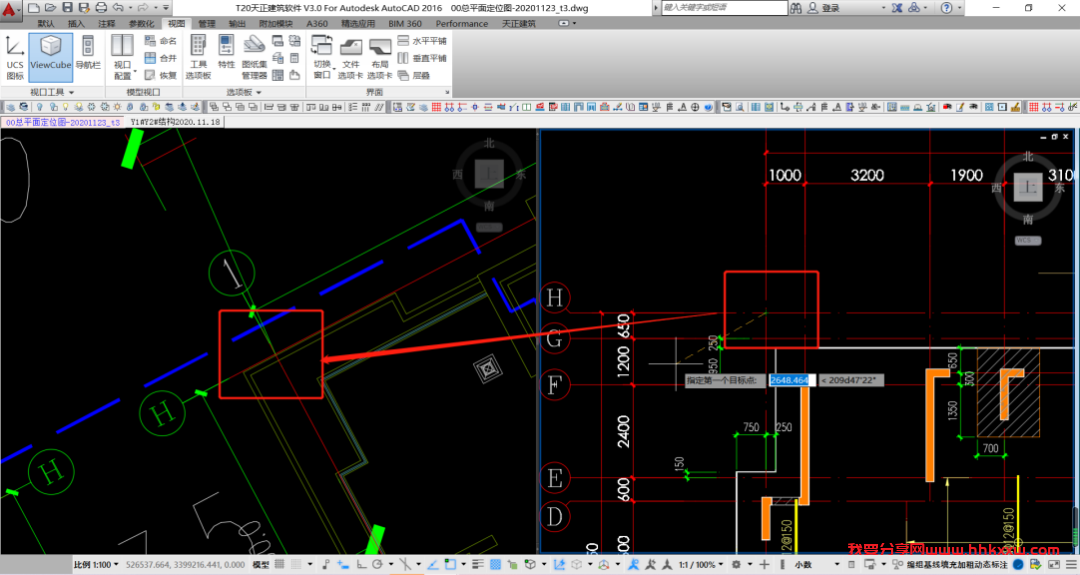

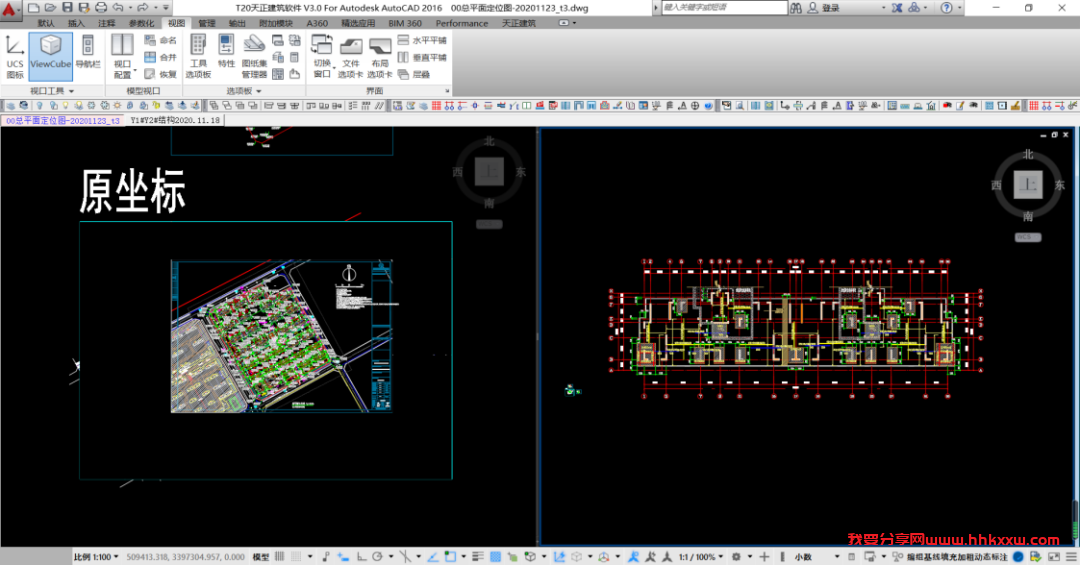

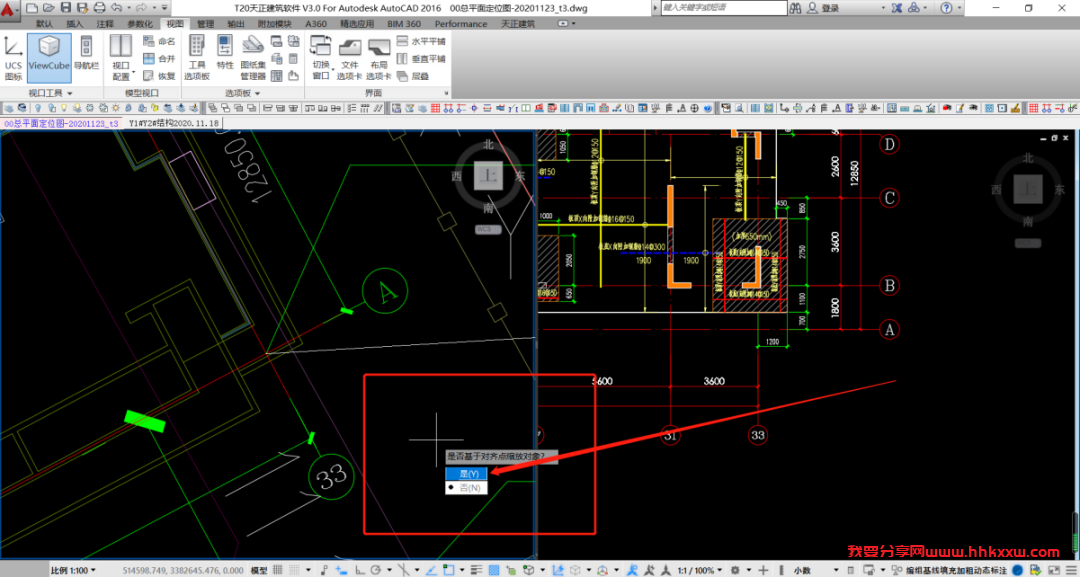

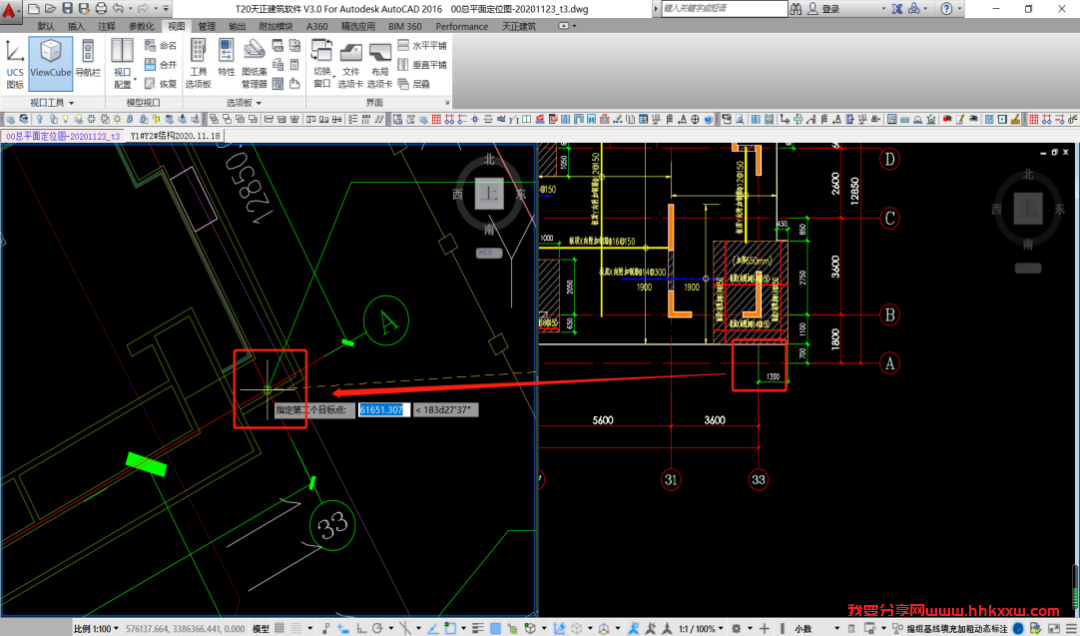

进行此项步骤前先找准基础图与总平面定位图中的两个对角点,如本示例中选取“H轴交1轴、A轴交33轴”两个对角点,通过“ALIGN”命令,选中基础图,然后键入“空格”,先后连接两个源点至目标点(即将基础图中的两个对角点依次连接至总平面定位图中)。
