为什么CAD打印出来的图很小？

有朋友在后台反馈CAD打印出来的图很小，只占了打印页面的一点点，其他都是空白，怎么能让打印的内容铺满图纸呢？

图文版教程
CAD打印1

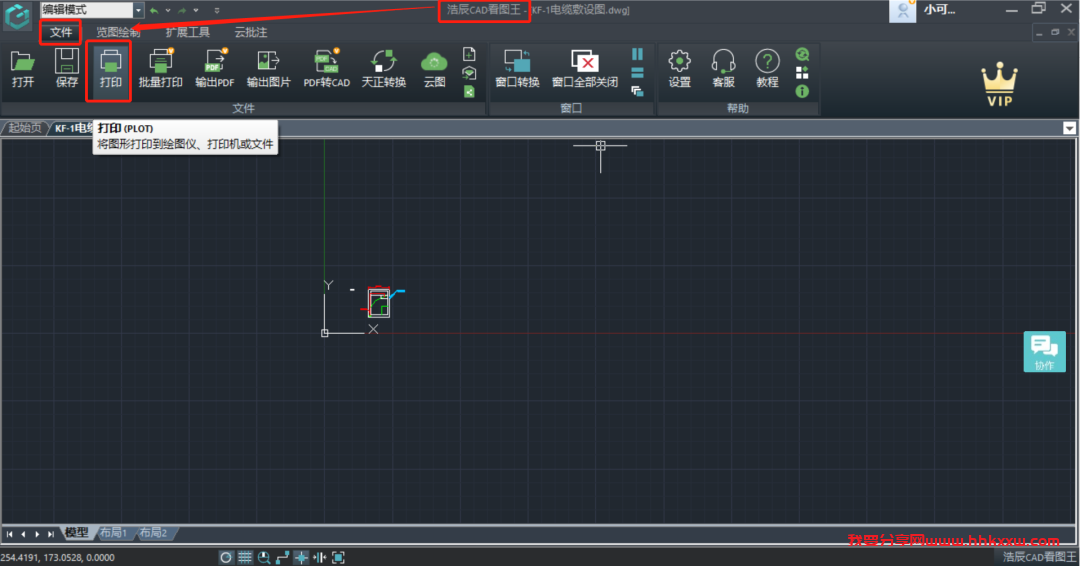

如下图所示，启动【浩辰CAD看图王】电脑版软件，点击【文件】菜单栏的【打印】，在批注工具中选择【引线】。
为什么CAD打印出来的图很小？
CAD打印2

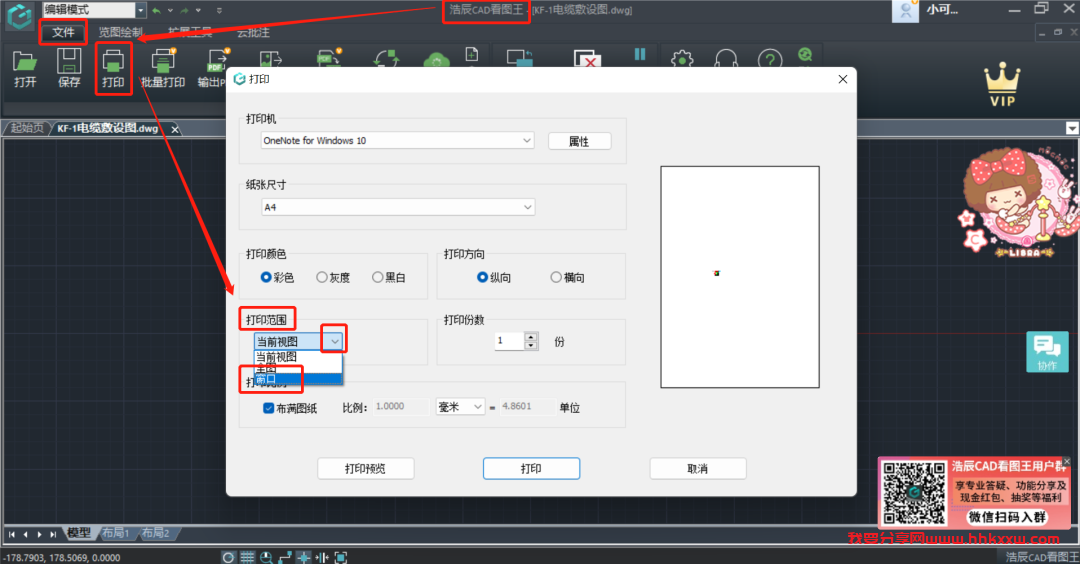

在跳出来的【打印】对话框中选择【打印范围】为窗口，这是关键，之前用户反馈说的打印出来的图很小，就是因为这里选择了当前视图，而当前视图中图纸在界面上很小导致的。

为什么CAD打印出来的图很小？
CAD打印3

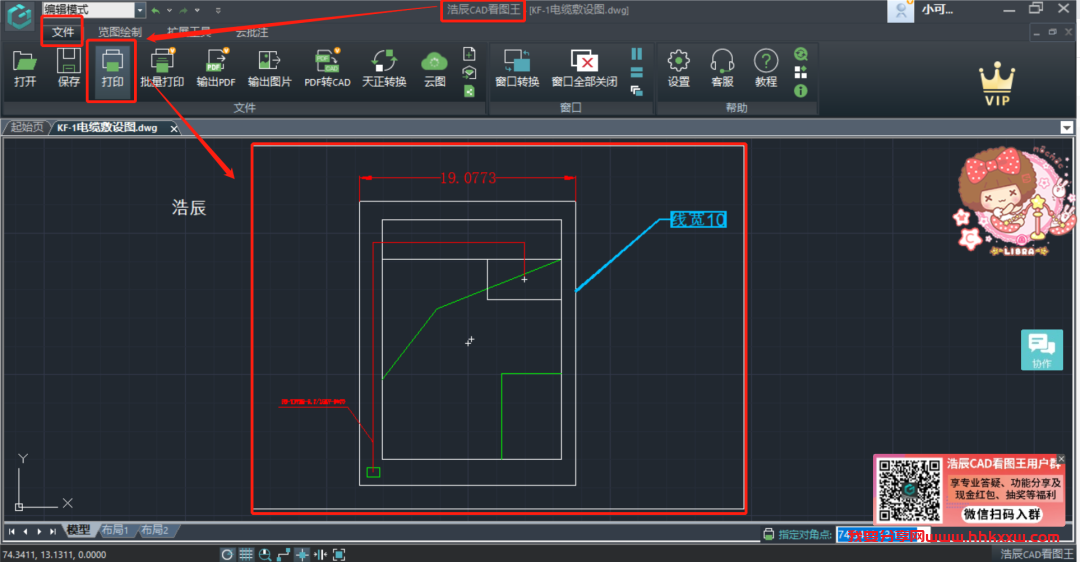

回到图纸界面后，需要我们在界面上框选出打印的范围，这个时候可以滚动鼠标滚轮，将需要打印的区域放大，同时鼠标的十字光标会提示“指定第一个角点，”选定后，会提示“指定对角点”，其实就是需要我们指定一个框选矩形的对角线。
为什么CAD打印出来的图很小？
CAD打印4
为什么CAD打印出来的图很小？

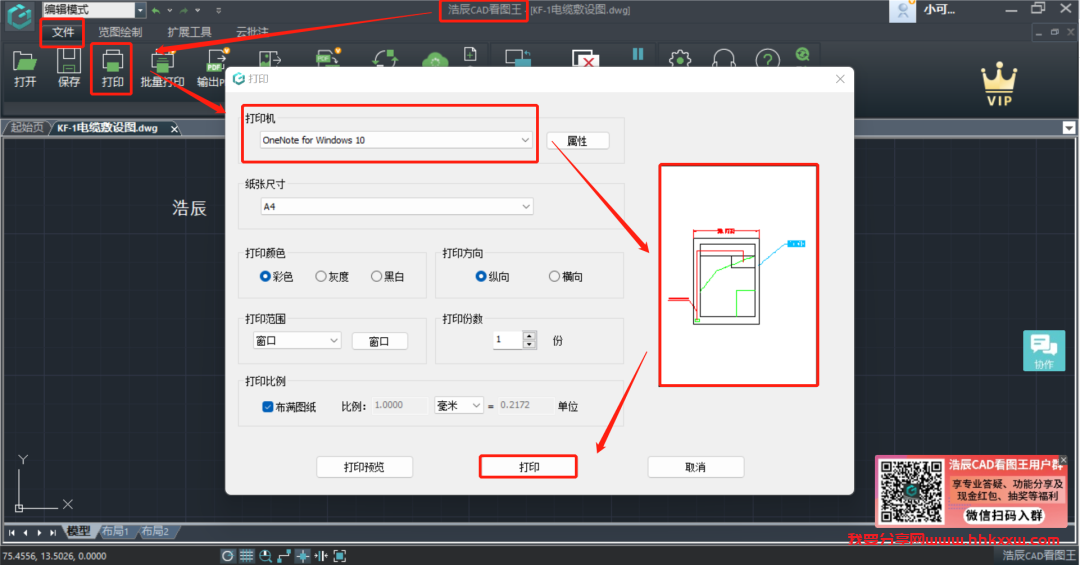

以上就是在浩辰CAD看图王电脑版上进行CAD打印的方法了，上面除了打印范围，还有纸张尺寸、打印方向、打印比例、打印分数等。
