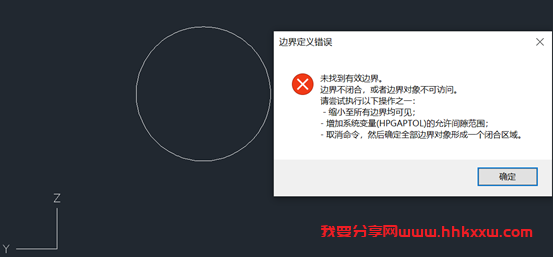

CAD有很多情况会出现一个新的对话框提示我们无法确定闭合边界，本篇文章我们来讲一种较为特殊及少见的情况，我们现在CAD绘图区域内部绘制一个圆形作为例子来演示，
具体操作如下：

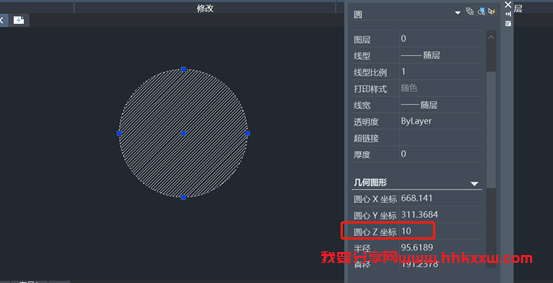

1.绘制好一个圆后，将圆心的Z坐标设置数值为10，然后对其进行填充，发现能正常填充，可知即使不在当前XY平面的坐标系也能填充。

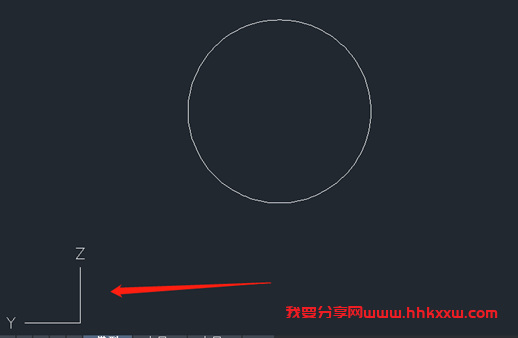

2.将其视图切换为左视图，UCS坐标也会跟着发生切换，我们在此视图绘制一个圆，圆是位于XY平面的坐标系上的，并且可以对其进行填充。下一步我们在命令行里面输入UCS，按下回车，再按下回车，此时的圆和当前的坐标系的XY平面不是平行状态，如图所示：
解决方法：
回到初始绘制圆与图形对象的坐标系。若原本是在世界坐标系绘制的，绘图过程中误调了坐标系，直接输入ucs,按下回车，继续回车，便能恢复了。若不是在世界坐标系所绘制的，在当前视图看来又是正常的，可输入UCS按下回车接着输入V视图按下回车。若还是无法确认，只能选取该图形对象回到坐标系了，可使用ucs的ob对象选择，直接令坐标系与需要填充的对象对齐。
